蒸汽流量计-过热蒸汽流量计

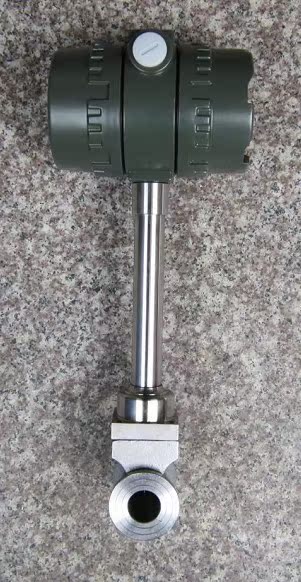

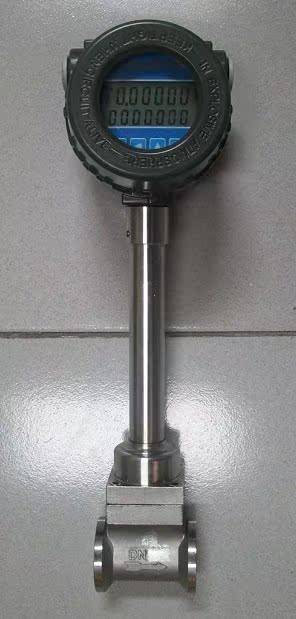

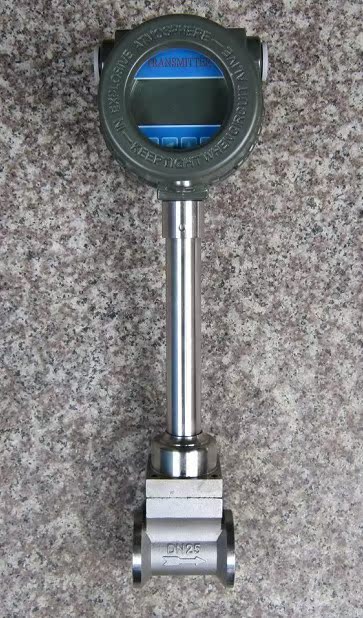

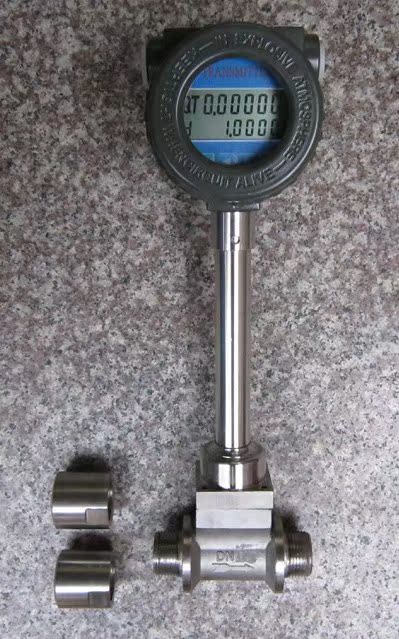

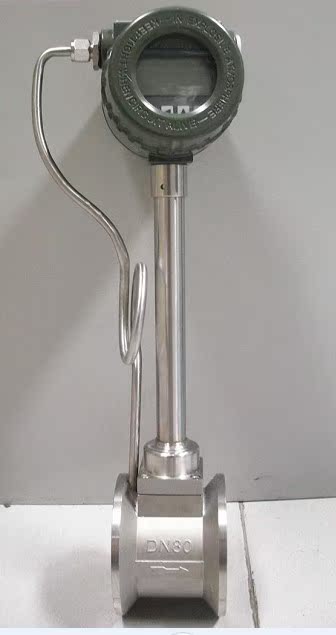

温压补偿型流量计:

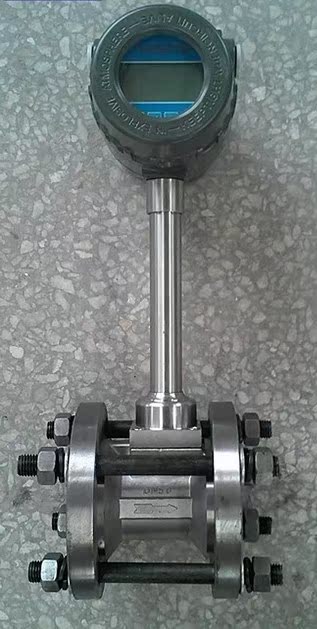

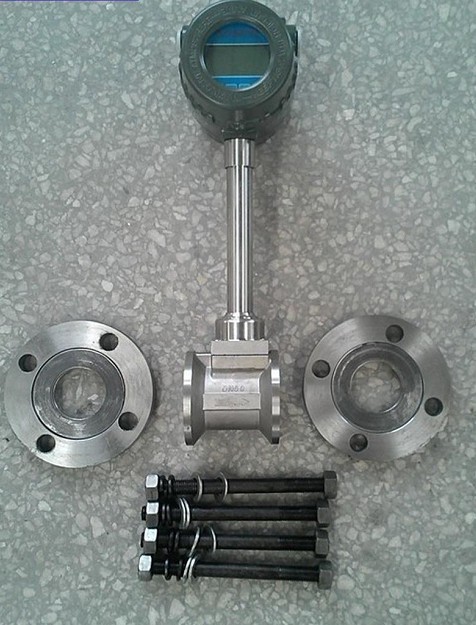

注:常用通用型流量计为:温度250℃以下(高温型特殊定制),压力1.6Mpa以下,成套产品含:专用法兰、螺栓、螺母、金属缠绕垫。涡街本体材质为304不锈钢。法兰、螺栓、螺母为碳钢。如需其他材质订货时请说明!!





气体流量计可用于各种气体(煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气、燃气、沼气、二氧化碳、氮气、乙炔、光气、氧气)的流量检测及计量。采用压电晶体作为检测元件的新型应力检测式涡街流量计

基本原理:

卡门涡街原理,即“涡街旋涡分离频率与流速成正比”。



产品特点:

    直接测量气体质量流量,温度、压力补偿

  • 低流速测量,最小流量可测至零, 分辨率0.001m/s
  • 具现场显示,并可现场整定
  • 量程比宽,1:120(可达1:1000)
  • 非线性修正,有16段非线性函数可设置
  • 高可靠性,具有故障自动检查,显示和故障自动修复功能
  • 在线不断流装卸,维护方便
  • 有防窃功能
  • 超高精确,1.0  1.5级

技术参数:

  • 介质:适用于气体、液体均可使用
  • 测量范围:0m/s~120m/s(标准状态)
  • 精度:优于±1.5级
  • 重复性:±0.2%满量程
  • 输出信号:4~20mA,,RS485,MODBUS,HQBUS
  • 工作压力: ≤2.5MPa(最大可达20MPa)
  • 介质温度:-40℃~510℃
  • 环境温度:-40℃~80℃
  • 供电电源:24VDC ±10%,≥350mA
  • 公称通径:Dn20~1000mm
  • 流量范围:0.6~12720m3/h;
  • 线性度:≤±1.0%;
  • 重复性:≤0.2%介;
  • 质温度:-40~350℃;
  • 公称压力:2.5、4.0Mpa;
  • 本体材质:1Cr18Ni9Ti
  • 供电电源:24V.DC;
  • 负载电阻:最大负载电阻不超过350Ω;
  • 输出信号:脉冲或4-20mA。(可选)

流量计优点:

该仪表具有量程宽、精度高、压力损失小、介质通用性好、有与流量成比例的脉冲信号输出、便于个计算机联用等优点。由于传感器采用的检测探头与旋涡发生体分开安装而且耐高温的压电晶片不与介质接触,所以仪表具有结构简单、通用性好和稳定性。







公称通径DN

(mm)

流量范围(m3/h)

液体

气体

蒸汽







(满管式)

15

1.2~6

4~28

4.4~44

20

1.5~10

6~40

7.9~79

25

2~16

10~60

12~120

32

2~20

16~160

19~190

40

2.5-25

25~180

30~300

50

3.5-40

35~300

50~500

65

7.5-70

50~500

85~850

80

12~130

80~800

120~1200

100

18~160

120~1200

190~1900

125

25~250

150~1500

280~2800

150

50~400

320~2800

440~4400

200

70~700

560~6000

790~7900

250

120~1200

890~8000

1200~12000

300

200~2000

1360~12000

1780~17800



300

200~1800

1560~15000

1780~17800

400

350~3000

2750~27000

3200~32000

500

500~4000

4300~43000

4950~49500

600

700~5600

6200~61000

7100~71000

700

800~6500

7800~78000

9300~93000

800

900~7200

11000~110000

12660~126600

900

970~12000

13000~130000

15500~155000

1000

1300~12000

17000~170000

20000~200000

1100

1450~18000

19000~190000

23000~230000

1200

1630~24400

24400~244000

28500~285000

1300

2020~25300

27000~270000

32000~320000

1400

2350~29500

31000~310000

37200~372000

1500

2550~38000

38200~382000

44500~445000









南京利诺威仪表有限公司流量计事业部专业经销涡街流量计,更多信息,请关注www.lenowvi-fm.com
